Die Statik eines Wintergartens
Warum unsichtbare Berechnungen über Sicherheit, Langlebigkeit und Wohnkomfort entscheiden

Einleitung

Wenn Bauherren einen Wintergarten planen, beschäftigen sie sich häufig mit sichtbaren Elementen.

Die Farbe der Aluminiumprofile.

Die Größe der Schiebeanlagen.

Die Dachform.

Die Verglasung.

Der spätere Ausblick in den Garten.

Kaum jemand stellt dagegen eine Frage, die aus technischer Sicht zu den wichtigsten überhaupt gehört:

Wie wird eigentlich sichergestellt, dass diese Konstruktion auch nach dreißig oder vierzig Jahren noch sicher funktioniert?

Die Antwort lautet:

Statik.

Sie ist für den späteren Nutzer praktisch unsichtbar.

Und genau darin liegt ihr Paradoxon.

Je besser die statische Planung ausgeführt wurde, desto weniger wird sie wahrgenommen.

Ein hochwertiger Wintergarten fällt nicht dadurch auf, dass seine Konstruktion besonders massiv wirkt.

Er überzeugt dadurch, dass sich große Glasflächen harmonisch in die Architektur einfügen, Schiebeelemente leichtgängig funktionieren und sich Türen auch nach vielen Jahren noch präzise schließen lassen.

Diese Selbstverständlichkeit ist das Ergebnis sorgfältiger ingenieurtechnischer Planung.

Statik bedeutet deshalb weit mehr als die Berechnung einzelner Profile.

Sie verbindet Materialwissenschaft, Bauphysik, Lastannahmen, Fertigungstechnik und Montage zu einem Gesamtsystem, das Sicherheit und Dauerhaftigkeit gewährleistet.

Warum Statik weit mehr bedeutet als „Tragfähigkeit“

Im allgemeinen Sprachgebrauch wird Statik häufig mit der Frage verbunden:

„Hält die Konstruktion?“

Für Ingenieure beginnt die eigentliche Aufgabe jedoch deutlich früher.

Eine professionelle statische Planung beantwortet unter anderem folgende Fragen:

  • Welche Lasten wirken dauerhaft auf den Wintergarten?
  • Welche Lasten treten nur kurzfristig auf?
  • Wie verhalten sich Aluminiumprofile unter unterschiedlichen Belastungen?
  • Welche Sicherheitsreserven sind erforderlich?
  • Welche Verformungen sind zulässig?
  • Wie werden Lasten sicher in Fundament und Gebäude eingeleitet?
  • Welche Verbindungstechnik gewährleistet eine dauerhafte Stabilität?

Erst wenn sämtliche dieser Fragen beantwortet wurden, kann von einer technisch sicheren Konstruktion gesprochen werden.

Lasten entstehen jeden Tag – auch bei schönem Wetter

Viele Menschen verbinden Belastungen ausschließlich mit außergewöhnlichen Wetterereignissen.

Tatsächlich wirken auf einen Wintergarten jedoch rund um die Uhr unterschiedlichste Kräfte ein.

Dazu gehören unter anderem:

  • das Eigengewicht der gesamten Konstruktion,
  • das Gewicht der Verglasung,
  • Schnee,
  • Winddruck,
  • Windsog,
  • Regenwasser,
  • Temperaturänderungen,
  • Bewegungen des Gebäudes,
  • Nutzungslasten bei Wartungsarbeiten.

Alle diese Einwirkungen überlagern sich.

Die Aufgabe des Tragwerks besteht darin, sämtliche Belastungen dauerhaft und sicher aufzunehmen.

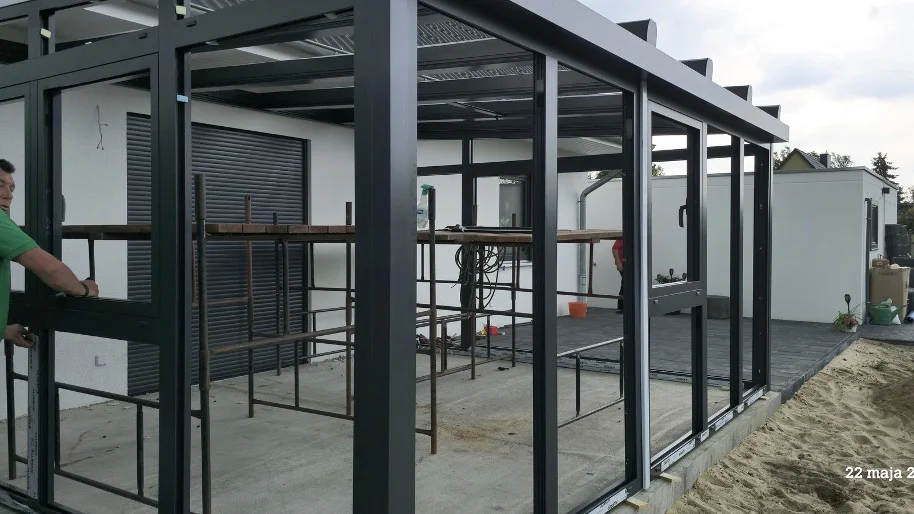

Aluminium – leicht und dennoch außergewöhnlich tragfähig

Viele Bauherren wundern sich darüber, dass moderne Wintergärten trotz großer Glasflächen mit vergleichsweise schlanken Profilen gebaut werden können.

Der Grund liegt in den Eigenschaften des Werkstoffs Aluminium.

Aluminium besitzt ein sehr günstiges Verhältnis zwischen Eigengewicht und Tragfähigkeit.

Darüber hinaus bietet es weitere Vorteile:

  • hohe Korrosionsbeständigkeit,
  • ausgezeichnete Formstabilität,
  • präzise Fertigungsmöglichkeiten,
  • lange Lebensdauer,
  • geringe Wartungsanforderungen,
  • hohe Recyclingfähigkeit.

Entscheidend ist jedoch nicht allein das Material.

Erst die richtige Profilgeometrie, die Legierung sowie die konstruktive Auslegung bestimmen die tatsächliche Tragfähigkeit.

Deshalb können zwei Profile äußerlich nahezu identisch wirken und dennoch völlig unterschiedliche statische Eigenschaften besitzen.

Die größte Belastung kommt häufig von oben

In vielen Regionen Deutschlands stellt nicht der Wind, sondern der Schnee die maßgebende Belastung dar.

Nasser Schnee kann ein Vielfaches des Gewichts von trockenem Pulverschnee erreichen.

Je nach geografischer Lage gelten unterschiedliche Schneelastzonen, die bereits in der Planungsphase berücksichtigt werden müssen.

Zusätzlich beeinflussen unter anderem:

  • die Dachneigung,
  • die Dachform,
  • Verwehungen,
  • Anbauten,
  • angrenzende Gebäude,
  • Höhenlage,

die tatsächlich anzusetzenden Lasten.

Eine fachgerechte Bemessung verhindert sowohl eine Unterdimensionierung als auch unnötig schwere Konstruktionen.

Wind ist mehr als nur seitlicher Druck

Wind wirkt nicht ausschließlich horizontal auf die Konstruktion.

Je nach Gebäudeform entstehen Druck- und Sogkräfte, die sich auf Dachflächen, Fassaden und Verbindungspunkte unterschiedlich auswirken.

Besonders große Glasflächen reagieren empfindlich auf Verformungen.

Schon geringe Bewegungen können langfristig Auswirkungen auf:

  • Dichtungen,
  • Beschläge,
  • Schiebeelemente,
  • Verglasungen,
  • Anschlussfugen haben.

Deshalb berücksichtigt eine professionelle Tragwerksplanung nicht nur die maximale Belastbarkeit, sondern auch die zulässigen Verformungen einzelner Bauteile.

Tragfähigkeit und Gebrauchstauglichkeit – zwei unterschiedliche Sicherheitsziele

Eine Konstruktion kann rechnerisch ausreichend tragfähig sein und dennoch im täglichen Gebrauch nicht richtig funktionieren.

Dieser scheinbare Widerspruch erklärt sich durch zwei unterschiedliche Gruppen von Nachweisen.

Grenzzustand der Tragfähigkeit

Der Grenzzustand der Tragfähigkeit beantwortet die grundlegende Sicherheitsfrage:

Kann die Konstruktion den angesetzten Belastungen widerstehen, ohne ihre Stabilität zu verlieren oder strukturell zu versagen?

Untersucht werden unter anderem:

  • Widerstand der Aluminiumquerschnitte,
  • Stabilität schlanker Bauteile,
  • Knicken von Stützen,
  • Biegetragfähigkeit von Sparren und Trägern,
  • Tragfähigkeit von Schrauben und Schweißnähten,
  • Widerstand von Konsolen und Verbindungsblechen,
  • Verankerung im Fundament,
  • Anschluss an das bestehende Gebäude.

Grenzzustand der Gebrauchstauglichkeit

Der Grenzzustand der Gebrauchstauglichkeit betrachtet dagegen, ob sich die Konstruktion unter normalen Belastungen weiterhin bestimmungsgemäß nutzen lässt.

Hier geht es unter anderem um:

  • Durchbiegung,
  • Verschiebung,
  • Schwingungen,
  • Verformung von Rahmen,
  • Funktion von Türen und Schiebeelementen,
  • Dichtheit von Anschlussfugen,
  • kontrollierten Wasserablauf,
  • und das optische Erscheinungsbild.

Für einen Wintergarten ist die Gebrauchstauglichkeit von außergewöhnlich großer Bedeutung.

Eine Dachpfette kann noch weit von einem statischen Versagen entfernt sein und sich dennoch so stark durchbiegen, dass Gefälle, Entwässerung, Glasauflager oder Dichtungen beeinträchtigt werden.

Professionelle Statik fragt daher nicht nur:

„Bricht das Bauteil?“

Sie fragt ebenso:

„Bleibt das gesamte System unter realistischen Belastungen dauerhaft funktionsfähig?“

Durchbiegung – wenn wenige Millimeter über die Funktion entscheiden

Jedes belastete Bauteil verformt sich.

Das gilt für Aluminium ebenso wie für Stahl, Holz, Beton und Glas.

Eine Verformung ist deshalb nicht automatisch ein Mangel. Sie muss jedoch innerhalb der für das jeweilige Bauteil und seine Funktion zulässigen Grenzen bleiben.

Bei einem Wintergarten können übermäßige Durchbiegungen unter anderem folgende Folgen verursachen:

  • sichtbares Absinken von Dachträgern,
  • verändertes Gefälle der Dachverglasung,
  • Wasseransammlungen in ungünstigen Bereichen,
  • zusätzliche Beanspruchung der Glasränder,
  • ungleichmäßige Belastung von Dichtungen,
  • verringerte Anpressung an Anschlussprofilen,
  • Funktionsprobleme bei Schiebeelementen,
  • und optisch störende Linienverläufe.

Entscheidend ist nicht nur die maximale Verformung eines einzelnen Profils.

Ebenso wichtig ist die relative Bewegung benachbarter Bauteile.

Bewegen sich ein Sparren, die Dachverglasung und das Anschlussprofil unterschiedlich, können innerhalb des Systems Spannungen entstehen, obwohl jedes einzelne Element für sich betrachtet noch ausreichend tragfähig ist.

Deshalb müssen Aluminiumprofile, Glas, Dichtungen, Auflager und Verbindungselemente als zusammenhängendes System beurteilt werden.

Lastkombinationen – warum nicht jede Belastung gleichzeitig mit ihrem Höchstwert auftritt

Ein Wintergarten wird nicht nur für eine einzige Belastung berechnet.

In der Tragwerksplanung werden unterschiedliche Einwirkungen miteinander kombiniert.

Zu den ständigen Einwirkungen gehören insbesondere:

  • Eigengewicht der Aluminiumkonstruktion,
  • Gewicht der Verglasung,
  • fest eingebaute Beschattungssysteme,
  • Dachrinnen,
  • Abdeckungen,
  • und dauerhaft montierte technische Komponenten.

Veränderliche Einwirkungen sind beispielsweise:

  • Schnee,
  • Wind,
  • Temperatur,
  • Wartungslasten,
  • sowie zeitweise zusätzliche Belastungen.

Diese Einwirkungen treten mit unterschiedlicher Wahrscheinlichkeit und Intensität auf.

Die Tragwerksplanung berücksichtigt deshalb festgelegte Kombinationen und Sicherheitsbeiwerte. Dadurch soll ein angemessenes Sicherheitsniveau erreicht werden, ohne jedes Bauteil so auszulegen, als würden sämtliche denkbaren Höchstbelastungen gleichzeitig auftreten.

Diese Betrachtung ist ein wesentlicher Unterschied zwischen professioneller Bemessung und einer überschlägigen Auswahl nach Tabellen oder Erfahrungswerten.

Schneelast ist keine feste Zahl für ganz Deutschland

Die Belastung eines Wintergartendachs durch Schnee hängt nicht allein von seiner Fläche ab.

Maßgebend sind unter anderem:

  • Schneelastzone,
  • Geländehöhe,
  • regionale Besonderheiten,
  • Dachneigung,
  • Dachform,
  • angrenzende höhere Gebäudeteile,
  • Schneeverwehungen,
  • Abrutschen von Schnee,
  • und mögliche Schneeansammlungen an Aufbauten.

Besondere Aufmerksamkeit erfordern Wintergärten, die unmittelbar an eine höhere Hauswand angebaut werden.

Wind kann Schnee an solchen Übergängen konzentrieren. Auch Schnee, der von einem darüberliegenden Hauptdach abrutscht, kann zusätzliche lokale Belastungen erzeugen.

Ein gleichmäßig verteiltes Schneemodell bildet solche Situationen nicht immer ausreichend ab.

Deshalb darf eine Konstruktion, die für einen Standort im norddeutschen Flachland bemessen wurde, nicht automatisch mit unveränderten Profilquerschnitten in einer höheren oder schneereicheren Region eingesetzt werden.

Die äußere Form des Wintergartens kann identisch sein.

Seine statischen Anforderungen können sich dennoch erheblich unterscheiden.

Winddruck und Windsog – Belastungen in entgegengesetzte Richtungen

Wind kann Bauteile gegen die Konstruktion drücken.

Er kann sie jedoch ebenso von ihren Auflagern abheben oder vom Gebäude wegziehen.

Dieser Windsog ist besonders für folgende Bereiche relevant:

  • Dachverglasung,
  • Abdeckprofile,
  • Klemmleisten,
  • Rand- und Eckbereiche,
  • Pfosten-Riegel-Verbindungen,
  • Wandanschlüsse,
  • Fundamentanker,
  • und außenliegende Beschattungssysteme.

Die Windbeanspruchung hängt unter anderem ab von:

  • Windzone,
  • Geländekategorie,
  • Gebäudehöhe,
  • Position am Gebäude,
  • Abschirmung durch Nachbarbebauung,
  • Topografie,
  • Dachgeometrie,
  • und Größe der beanspruchten Fläche.

Rand- und Eckbereiche können deutlich höheren lokalen Sogwirkungen ausgesetzt sein als mittlere Flächen.

Deshalb genügt es nicht, eine einzige Windlast gleichmäßig über die gesamte Konstruktion zu verteilen.

Auch die Verankerung muss Zugkräfte aufnehmen können. Ein Pfosten darf nicht nur das Dachgewicht nach unten übertragen. Er muss bei entsprechenden Lastfällen ebenso gegen Abheben, Verschieben und Kippen gesichert sein.

Das Gewicht der Verglasung verändert die gesamte Tragstruktur

Moderne Wohnwintergärten besitzen häufig großformatige Mehrscheiben-Isolierverglasungen.

Diese erhöhen Wärmeschutz und Komfort, bringen jedoch ein erhebliches Eigengewicht mit sich.

Flachglas wiegt überschlägig etwa 2,5 Kilogramm pro Quadratmeter und Millimeter Glasdicke.

Eine Isolierverglasung mit drei jeweils vier Millimeter dicken Scheiben erreicht daher allein durch das Glas bereits ungefähr 30 Kilogramm pro Quadratmeter. Größere Glasdicken, Verbundsicherheitsglas, Beschichtungen, Abstandhalter und weitere Komponenten erhöhen das Gesamtgewicht zusätzlich.

Bei einer Dachscheibe mit mehreren Quadratmetern Fläche entstehen dadurch beträchtliche Lasten.

Diese wirken nicht abstrakt auf die gesamte Konstruktion, sondern werden über konkrete Auflagerpunkte weitergeleitet.

Deshalb beeinflusst die Verglasung:

  • Querschnitt der Dachsparren,
  • Abstand der Profile,
  • Belastung der Pfetten,
  • Dimensionierung der Stützen,
  • Ausbildung der Verbindungen,
  • Größe der Fundamente,
  • Montageablauf,
  • und erforderliche Hebetechnik.

Die Entscheidung für eine andere Glasart kann somit eine erneute statische Beurteilung erforderlich machen.

Glas darf nicht erst nach Fertigstellung der Aluminiumkonstruktion als austauschbare Füllung betrachtet werden. Es ist ein integraler Bestandteil des Trag- und Gebrauchssystems.

Glas trägt Lasten anders als Aluminium

Aluminium kann sich unter Belastung vergleichsweise duktil verformen.

Glas verhält sich anders.

Es ist spröde und reagiert empfindlich auf lokale Spannungsspitzen, beschädigte Kanten und ungeplante Zwängungen.

Damit eine Scheibe dauerhaft funktioniert, müssen unter anderem berücksichtigt werden:

  • Glasart,
  • Glasdicke,
  • Abmessungen,
  • Seitenverhältnis,
  • Lagerung,
  • Klötzung,
  • Randabstände,
  • Durchbiegung des Rahmens,
  • Temperaturunterschiede,
  • und vorgesehene Sicherheitsfunktion.

Eine statisch ausreichend dimensionierte Glasscheibe kann dennoch gefährdet sein, wenn sich ihre Auflager ungleichmäßig bewegen oder der Aluminiumrahmen zu stark verwindet.

Daraus folgt eine zentrale Regel professioneller Wintergartenplanung:

Die Statik der Profile und die Bemessung der Verglasung dürfen nicht unabhängig voneinander erfolgen.

Thermische Ausdehnung – Aluminium bleibt nicht immer gleich lang

Aluminium verändert seine Abmessungen bei Temperaturänderungen.

Der lineare Wärmeausdehnungskoeffizient liegt je nach Legierung ungefähr bei 23 bis 24 Mikrometern pro Meter und Kelvin.

Die Längenänderung kann vereinfacht mit folgender Beziehung beschrieben werden:

Längenänderung = Wärmeausdehnungskoeffizient × Bauteillänge × Temperaturänderung

Bei einem sechs Meter langen Aluminiumprofil und einer angenommenen Temperaturdifferenz von 60 Kelvin ergibt sich eine mögliche Längenänderung von mehr als acht Millimetern.

Acht Millimeter erscheinen im Verhältnis zur gesamten Konstruktion gering.

Für starre Anschlüsse, Schrauben, Dichtungen, Glasscheiben und Wandanschlüsse können sie jedoch von großer Bedeutung sein.

Thermische Bewegung muss deshalb kontrolliert ermöglicht werden, beispielsweise durch:

  • geeignete Gleitpunkte,
  • definierte Festpunkte,
  • Langlöcher,
  • ausreichende Fugenbreiten,
  • elastische Dichtungssysteme,
  • bewegungsfähige Anschlussdetails,
  • und abgestimmte Profilgeometrien.

Wird jedes Bauteil starr fixiert, entstehen Zwängungskräfte.

Diese können zu Verformungen, Geräuschen, gelösten Verbindungen, beschädigten Dichtstoffen oder Spannungen im Glas führen.

Professionelle Konstruktion verhindert Bewegung nicht vollständig.

Sie sorgt dafür, dass Bewegung kontrolliert stattfindet.

Verbindungen – häufig die entscheidenden Punkte des Tragwerks

Ein Tragwerk besteht nicht nur aus Profilen.

Seine tatsächliche Leistungsfähigkeit wird wesentlich durch die Verbindungen bestimmt.

Dazu gehören unter anderem:

  • Schrauben,
  • Bolzen,
  • Nieten,
  • Schweißnähte,
  • Winkel,
  • Konsolen,
  • Klemmverbindungen,
  • Steckverbinder,
  • Pfostenfüße,
  • und Befestigungsanker.

Jede Verbindung muss Kräfte aufnehmen und in das nächste Bauteil weiterleiten.

Dabei wirken nicht nur Zug und Druck, sondern häufig gleichzeitig:

  • Scherkräfte,
  • Biegemomente,
  • Torsion,
  • Lochleibung,
  • und lokale Spannungskonzentrationen.

Eine Verbindung kann versagen, obwohl die verbundenen Profile selbst ausreichend dimensioniert sind.

Mögliche Ursachen sind:

  • zu geringe Schraubenanzahl,
  • ungeeignete Schraubenqualität,
  • zu kleine Randabstände,
  • falsch angeordnete Bohrungen,
  • unzureichende Materialdicke,
  • fehlende Aussteifung,
  • nicht kontrollierte Montage,
  • oder eine Belastungsrichtung, für die das Detail nicht vorgesehen wurde.

Die Qualität einer Wintergartenkonstruktion lässt sich deshalb nicht ausschließlich an der sichtbaren Profilbreite beurteilen.

Oft befinden sich die wichtigsten statischen Details innerhalb geschlossener Profilkammern und bleiben nach der Montage unsichtbar.

Schweißverbindungen bei Aluminium

Aluminium kann geschweißt werden, doch der Schweißprozess verändert lokal seine Werkstoffeigenschaften.

Insbesondere bei bestimmten aushärtbaren Aluminiumlegierungen kann die Wärmeeinflusszone geringere Festigkeitswerte aufweisen als das unbeeinflusste Grundmaterial.

Eine geschweißte Konstruktion darf daher nicht so berechnet werden, als besäße jeder Bereich unverändert dieselben Eigenschaften.

Zusätzlich beeinflussen die Qualität:

  • Schweißverfahren,
  • Vorbereitung der Fugen,
  • Zusatzwerkstoff,
  • Qualifikation des Personals,
  • Bauteiltemperatur,
  • Verzug,
  • Nahtgeometrie,
  • und Ausführungskontrolle.

Schweißnähte sind keine universelle Verstärkung.

Eine ungünstig angeordnete oder mangelhaft ausgeführte Naht kann den Kraftfluss stören, Verformungen erzeugen oder die nutzbare Festigkeit eines Bauteils reduzieren.



DIN EN 1090 – Fertigungsqualität ist Teil der Sicherheit

Die statische Berechnung beschreibt, welche Leistung eine Konstruktion erbringen muss.

Die Fertigung entscheidet, ob das gebaute Bauteil diese Leistung tatsächlich erreicht.

Für tragende Aluminiumkonstruktionen enthält DIN EN 1090-3 technische Anforderungen an die Ausführung. DIN EN 1090-1 behandelt die Konformitätsbewertung tragender Stahl- und Aluminiumbauteile, soweit sie in ihren Anwendungsbereich fallen.

Zu den ausführungsrelevanten Themen gehören unter anderem:

  • Werkstoffe,
  • technische Dokumentation,
  • Vorbereitung und Bearbeitung,
  • mechanische Verbindungsmittel,
  • Schweißen,
  • Montagetoleranzen,
  • Oberflächenbehandlung,
  • Korrosionsschutz,
  • Prüfung,
  • und Dokumentation.

Damit wird ein entscheidender Zusammenhang deutlich:

Eine richtige Berechnung kann eine fehlerhafte Fertigung nicht kompensieren.

Ein Profilquerschnitt erreicht seine geplante Tragfähigkeit nur, wenn Material, Bohrungen, Schnitte, Verbindungen und Montage dem vorgesehenen Ausführungskonzept entsprechen.

Ausführungsklassen sind keine Werbeetiketten

Im Zusammenhang mit DIN EN 1090 werden häufig Ausführungsklassen genannt.

Diese Klassen beschreiben abgestufte Anforderungen an die Herstellung und Kontrolle einer Tragkonstruktion.

Die Auswahl erfolgt nicht beliebig und sollte nicht als pauschales Qualitätssiegel verwendet werden.

Sie hängt vom konkreten Bauwerk, seinen Beanspruchungen, den verwendeten Werkstoffen, der Konstruktionsart und den Folgen eines möglichen Versagens ab.

Deshalb ist die Aussage:

„Jeder Wintergarten muss grundsätzlich derselben Ausführungsklasse entsprechen“

fachlich nicht korrekt.

Ebenso wenig genügt es, eine hohe Ausführungsklasse ausschließlich zu Werbezwecken zu nennen, ohne die zugehörigen Anforderungen tatsächlich in Planung, Fertigung und Dokumentation umzusetzen.

Entscheidend ist, dass die für das jeweilige Projekt erforderliche Ausführungsqualität eindeutig festgelegt und nachweisbar eingehalten wird.



Eurocodes – ein zusammenhängendes Bemessungssystem

Die statische Planung eines Aluminiumwintergartens stützt sich nicht auf eine einzelne Norm.

Die Grundlagen der Tragwerksplanung werden durch DIN EN 1990 beschrieben. Einwirkungen wie Eigengewicht, Schnee, Wind und Temperatur werden in den entsprechenden Teilen des Eurocodes 1 behandelt. Für Bemessung und Konstruktion von Aluminiumtragwerken ist Eurocode 9 maßgebend. Die neue deutsche Ausgabe DIN EN 1999-1-1 wurde im November 2024 veröffentlicht; der zugehörige Nationale Anhang folgte im Oktober 2025.

Die Veröffentlichung einer neuen Normausgabe bedeutet jedoch nicht automatisch, dass sie bei jedem Bauvorhaben unmittelbar und ohne weitere Prüfung öffentlich-rechtlich anzuwenden ist.

In Deutschland ist zusätzlich zu prüfen, welche Technischen Baubestimmungen im jeweiligen Bundesland eingeführt wurden. Das DIBt veröffentlicht die Muster-Verwaltungsvorschrift Technische Baubestimmungen und dokumentiert den Umsetzungsstand in den Ländern.

Eine fachgerechte Planung muss daher unterscheiden zwischen:

  • aktuell veröffentlichten Normen,
  • bauaufsichtlich eingeführten technischen Regeln,
  • projektspezifischen Nachweisen,
  • Systemvorgaben,
  • Zulassungen und Bewertungen,
  • sowie vertraglich vereinbarten Anforderungen.

Eine bloße Auflistung möglichst vieler Normnummern ist noch kein Qualitätsnachweis.

Entscheidend ist ihre korrekte Anwendung auf das konkrete Bauvorhaben.

Der Anschluss an das Wohnhaus

Ein Wintergarten leitet einen Teil seiner Lasten häufig in das bestehende Gebäude ein.

Dafür muss bekannt sein, aus welchem Material der Untergrund besteht.

Mögliche Anschlussgründe sind beispielsweise:

  • Stahlbeton,
  • Vollmauerwerk,
  • Lochsteinmauerwerk,
  • Holztragwerk,
  • Stahlkonstruktion,
  • oder mehrschichtige Fassadenaufbauten.

Eine verputzte Wandoberfläche sagt wenig über die tatsächliche Tragfähigkeit des dahinterliegenden Bauteils aus.

Besonders anspruchsvoll sind Anschlüsse durch:

  • Wärmedämmverbundsysteme,
  • hinterlüftete Fassaden,
  • Rollladenkästen,
  • nicht tragende Vormauerschalen,
  • alte oder geschädigte Mauerwerke,
  • und unbekannte Bestandskonstruktionen.

Befestigungsmittel müssen auf Untergrund, Lastart, Randabstände und Montagesituation abgestimmt sein.

Eine lange Schraube ist nicht automatisch eine tragfähige Verankerung.

Sie muss Kräfte in einen geeigneten Untergrund übertragen und dabei ausreichende Sicherheit gegen Herausziehen, Abscheren, Betonausbruch oder Versagen des Mauerwerks besitzen.

Das Fundament schließt den Lastweg

Sämtliche Kräfte, die nicht sicher in das bestehende Gebäude eingeleitet werden, müssen über Stützen und Sockel in das Fundament übertragen werden.

Damit schließt sich der Lastweg:

Dachfläche → Sparren → Träger → Stützen → Verankerung → Fundament → Baugrund

Ist nur ein Element dieser Kette unzureichend dimensioniert, kann die gesamte Tragstruktur beeinträchtigt werden.

Die Fundamentplanung muss deshalb die tatsächlichen Auflagerreaktionen der Wintergartenstatik berücksichtigen.

Ein Fundament darf nicht unabhängig von der späteren Konstruktion nach einem allgemeinen Schema hergestellt werden.

Detaillierte Grundlagen zu Baugrund, Setzungen, Frostschutz und Lastabtragung finden Sie in:



Aussteifung – warum eine Konstruktion nicht zum Mechanismus werden darf

Ein Rahmen aus Pfosten und Trägern ist nicht automatisch räumlich stabil.

Ohne ausreichende Aussteifung können sich rechteckige Felder unter horizontalen Lasten verschieben.

Die Konstruktion verhält sich dann nicht wie ein steifes Tragwerk, sondern zunehmend wie ein beweglicher Mechanismus.

Aussteifung kann unter anderem erfolgen durch:

  • biegesteife Rahmenecken,
  • Diagonalverbände,
  • aussteifende Scheiben,
  • ausreichend steife Dachflächen,
  • feste Wandfelder,
  • Verbundwirkung geeigneter Bauteile,
  • oder gezielte Einspannung in Fundamente und Gebäude.

Große Öffnungen und Schiebeanlagen reduzieren häufig die Anzahl aussteifender Felder.

Je transparenter und offener ein Wintergarten gestaltet wird, desto anspruchsvoller kann deshalb seine räumliche Stabilisierung werden.

Das Ziel ist nicht, möglichst viele sichtbare Diagonalen einzubauen.

Das Ziel besteht darin, einen klaren dreidimensionalen Kraftfluss zu entwickeln, der Architektur und Tragverhalten miteinander verbindet.



Toleranzen – Präzision zwischen Planung, Fertigung und Montage

Keine Konstruktion wird mit absoluter mathematischer Genauigkeit hergestellt.

Profile besitzen Fertigungstoleranzen.

Fundamente weisen Maßabweichungen auf.

Bestandswände sind nicht immer senkrecht.

Bodenplatten können Höhenunterschiede besitzen.

Bohrungen, Schnitte und Verbindungselemente haben zulässige Abweichungen.

Professionelle Planung muss diese Realität berücksichtigen.

Dabei sind zwei gegensätzliche Fehler zu vermeiden:

Zu geringe Toleranzreserven

Bauteile passen auf der Baustelle nicht zusammen. Verbindungen werden unter Spannung montiert oder nachträglich verändert.

Zu große Toleranzreserven

Anschlüsse besitzen unnötiges Spiel, Lasten werden nicht kontrolliert übertragen und Dichtungen können ihre Funktion verlieren.

Gute Konstruktion definiert daher:

  • welche Abweichungen zulässig sind,
  • wo Bewegungen aufgenommen werden,
  • welche Punkte exakt positioniert werden müssen,
  • welche Maße vor Fertigung kontrolliert werden,
  • und wie die tatsächliche Baustellensituation dokumentiert wird.

Ein präzises Aufmaß ist somit nicht nur eine organisatorische Vorbereitung.

Es ist Teil der statischen und konstruktiven Qualität.

Warum Statik auch über Dichtheit entscheidet

Wasser- und Luftdichtheit werden häufig ausschließlich als Aufgabe von Dichtungen und Silikonfugen betrachtet.

Tatsächlich hängt ihre Dauerhaftigkeit wesentlich von der Stabilität der angrenzenden Konstruktion ab.

Verformt sich ein Profil zu stark, verändert sich:

  • der Anpressdruck einer Dichtung,
  • die Breite einer Anschlussfuge,
  • die Lage von Entwässerungskanälen,
  • die Überdeckung von Abdeckprofilen,
  • und die Position der Verglasung.

Eine Dichtung kann nur funktionieren, wenn die Bauteile innerhalb des vorgesehenen Bewegungsbereichs bleiben.

Deshalb sind Statik und Bauphysik nicht voneinander getrennt.

Die Tragstruktur schafft die geometrischen Voraussetzungen dafür, dass Abdichtung, Wärmeschutz und Entwässerung dauerhaft funktionieren.



Warum besonders schlanke Konstruktionen mehr Planung benötigen

Schlanke Profile können architektonisch sehr hochwertig wirken.

Sie schaffen größere Glasflächen, mehr Transparenz und feinere Ansichtsbreiten.

Schlank bedeutet jedoch nicht automatisch technisch besser.

Mit abnehmender Profilhöhe oder Materialdicke verändern sich:

  • Flächenträgheitsmoment,
  • Biegesteifigkeit,
  • Knickwiderstand,
  • Verformungsverhalten,
  • Anschlussmöglichkeiten,
  • und Sicherheitsreserven.

Eine geringe optische Breite kann nur dann verantwortungsvoll umgesetzt werden, wenn Profilgeometrie, Legierung, innere Verstärkungen, Spannweiten und Lasten aufeinander abgestimmt sind.

Die Kunst hochwertiger Tragwerksplanung besteht nicht darin, möglichst viel Material einzusetzen.

Sie besteht darin, die erforderliche Tragfähigkeit und Steifigkeit mit einer architektonisch angemessenen Konstruktion zu erreichen.



Typische Schwachstellen technisch unzureichender Konstruktionen

Mängel zeigen sich häufig nicht sofort nach der Montage.

Viele Probleme entstehen schrittweise unter wechselnden Temperatur-, Wind- und Schneebelastungen.

Typische Warnzeichen sind:

  • sichtbar durchgebogene Dachprofile,
  • ungleichmäßige Fugen,
  • Schiebetüren, die saisonal klemmen,
  • wiederkehrende Risse an Wandanschlüssen,
  • gelöste Abdeckungen,
  • knackende Geräusche bei Temperaturwechsel,
  • Wasseransammlungen auf Dachflächen,
  • beschädigte Dichtungen,
  • lockere Verbindungselemente,
  • und veränderte Pfostenstellungen.

Nicht jedes dieser Symptome beweist automatisch einen statischen Fehler.

Es kann ebenso durch Montage, Wartung, Beschläge, Entwässerung oder Abdichtung verursacht werden.

Treten mehrere Erscheinungen gemeinsam oder wiederholt auf, sollte jedoch die gesamte Last- und Bewegungskette untersucht werden.

Eine oberflächliche Reparatur der sichtbaren Stelle beseitigt nicht zwangsläufig die eigentliche Ursache.



Welche Unterlagen eine nachvollziehbare Planung auszeichnen

Die Dokumentation muss zum Umfang und zur Komplexität des Projekts passen.

Je nach Bauvorhaben können unter anderem relevant sein:

  • statische Berechnung,
  • Positionspläne,
  • Profil- und Querschnittsangaben,
  • Lastannahmen,
  • Angaben zu Schnee- und Windzone,
  • Glasbemessung,
  • Anschlussdetails,
  • Verankerungsnachweise,
  • Fundamentreaktionen,
  • Montagezeichnungen,
  • Materialangaben,
  • Fertigungsunterlagen,
  • und Nachweise zur Ausführungsqualität.

Eine Dokumentation ist nicht deshalb gut, weil sie besonders umfangreich ist.

Sie ist gut, wenn sie den Kraftfluss verständlich beschreibt, die maßgebenden Annahmen nachvollziehbar festhält und Planung, Fertigung sowie Montage eindeutig miteinander verbindet.



Montage eines Aluminium-Tragwerks: Statik wird auf der Baustelle als durchgängiger Lastweg aus Profilen, Knoten, Auflagern und Befestigungen sichtbar.  Bildnachweis: STOLTEAM / eigene Projektdokumentation.



Technische Erfahrung aus Planung und Montage

Die Erfahrungen aus Planung, Fertigung und Montage von rund 300 Wintergärten bestätigen: Statische Qualität wird meist erst dort sichtbar, wo sie fehlt.

Die Statik eines Wintergartens darf niemals auf die Frage reduziert werden, ob ein Aluminiumprofil rechnerisch ausreichend belastbar ist.

Ein dauerhaft funktionierender Wintergarten entsteht erst dann, wenn:

  • Lasten realistisch angesetzt werden,
  • Profile ausreichend tragfähig und steif sind,
  • Glas und Aluminium gemeinsam betrachtet werden,
  • Verbindungen den geplanten Kraftfluss herstellen,
  • thermische Bewegungen kontrolliert möglich bleiben,
  • Fundamente und Gebäudeanschlüsse die Kräfte sicher aufnehmen,
  • Fertigungstoleranzen eingehalten werden,
  • und die Montage die Annahmen der Planung tatsächlich umsetzt.

Die größte statische Qualität ist für den späteren Nutzer meist unsichtbar.

Türen bewegen sich leicht.

Fugen bleiben gleichmäßig.

Dachflächen entwässern kontrolliert.

Dichtungen funktionieren.

Profile behalten ihre Geometrie.

Und die Konstruktion vermittelt selbst bei Sturm oder hoher Schneebelastung das Gefühl, das sie von Anfang an vermitteln sollte:

Sicherheit.



Mythos oder Wahrheit?

„Ein breiteres Aluminiumprofil ist automatisch tragfähiger.“

Mythos.

Die sichtbare Breite eines Profils erlaubt keine zuverlässige Beurteilung seiner statischen Leistungsfähigkeit.

Entscheidend sind unter anderem:

  • Profilhöhe,
  • Kammergeometrie,
  • Wanddicken,
  • Flächenträgheitsmoment,
  • Legierung,
  • Materialzustand,
  • Spannweite,
  • Lagerung,
  • Verbindungstechnik,
  • und Belastungsrichtung.

Ein äußerlich breites Profil kann konstruktiv ungünstig aufgebaut sein.

Ein optisch schlankeres, technisch optimiertes Profil kann dagegen eine hohe Steifigkeit erreichen.

Eine seriöse Beurteilung erfolgt deshalb anhand nachvollziehbarer technischer Daten und Berechnungen – nicht anhand des äußeren Eindrucks.



STOLTEAM Checkliste: Was eine vollständige Tragwerksplanung berücksichtigen sollte

✔ geografischer Standort des Bauvorhabens
✔ Schnee- und Windbeanspruchung
✔ Geländeform und Exposition
✔ Eigengewicht der Profile und Verglasung
✔ Dachform und Dachneigung
✔ Spannweiten und Stützenabstände
✔ Größe und Aufbau der Glasscheiben
✔ Tragfähigkeit und Durchbiegung der Profile
✔ Knick- und Stabilitätsnachweise
✔ räumliche Aussteifung
✔ Schraub-, Schweiß- und Steckverbindungen
✔ thermische Ausdehnung
✔ Anschluss an das Wohnhaus
✔ Befestigungsuntergrund
✔ Fundamentreaktionen und Verankerungen
✔ Anforderungen an Dichtheit und Entwässerung
✔ Fertigungs- und Montagetoleranzen
✔ spätere Beschattungssysteme und Zusatzlasten
✔ Wartungszugang und mögliche Nachrüstungen
✔ projektspezifische technische und baurechtliche Regeln

FAQ – Häufige Fragen zur Statik eines Wintergartens

Benötigt jeder Wintergarten eine statische Berechnung?

Die konkreten Anforderungen hängen vom Bauvorhaben, der Konstruktion, dem Bundesland, dem Genehmigungsverfahren und den verwendeten Systemen ab. Unabhängig von der formalen Nachweispflicht muss eine tragende Konstruktion jedoch so geplant und ausgeführt werden, dass alle relevanten Einwirkungen sicher aufgenommen werden.

Reicht eine Systemstatik des Profilherstellers aus?

Eine Systemstatik kann wichtige Bemessungsgrundlagen liefern. Sie ersetzt jedoch nicht automatisch die projektspezifische Prüfung von Abmessungen, Schnee- und Windlasten, Glasgewichten, Anschlüssen, Fundamenten und individuellen Geometrien.

Kann dieselbe Konstruktion überall in Deutschland verwendet werden?

Nicht ohne Prüfung. Schnee- und Windbeanspruchung, Höhenlage, Gelände, Gebäudegeometrie und örtliche Einbausituation können sich erheblich unterscheiden.

Warum ist die Durchbiegung so wichtig, obwohl das Profil nicht bricht?

Weil bereits deutlich kleinere Verformungen die Funktion von Glasauflagerung, Dichtungen, Türen, Schiebeelementen, Entwässerung und Anschlüssen beeinträchtigen können.

Muss auch die Verglasung statisch bemessen werden?

Ja, sofern sie tragenden oder sicherheitsrelevanten Beanspruchungen ausgesetzt ist. Glasart, Abmessungen, Lagerung, Wind, Schnee, Eigengewicht und Rahmenverformung müssen zueinander passen.

Kann eine Dachbeschattung später problemlos nachgerüstet werden?

Nicht immer. Beschattungssysteme erzeugen zusätzliches Eigengewicht sowie Wind- und Betriebslasten. Befestigungspunkte, Profiltragfähigkeit, Stromversorgung und Bewegungsräume sollten möglichst bereits in der ursprünglichen Planung berücksichtigt werden.

Warum knackt eine Aluminiumkonstruktion bei Temperaturwechseln?

Geräusche können entstehen, wenn Bauteile sich thermisch ausdehnen oder zusammenziehen und diese Bewegung ruckartig an Reib- oder Verbindungspunkten erfolgt. Einzelne Geräusche beweisen keinen Schaden, wiederkehrende starke Spannungsgeräusche sollten jedoch fachlich beurteilt werden.

Kann man ein zu schwaches Profil nachträglich verstärken?

In bestimmten Fällen sind Verstärkungen möglich. Sie erfordern jedoch eine erneute Betrachtung von Verbindungen, Lastwegen, Fundamenten und Anschlüssen. Eine nachträgliche Verstärkung ist nicht automatisch einfacher oder günstiger als eine korrekte Erstplanung.

Ist eine CE-Kennzeichnung gleichbedeutend mit einer vollständigen Statik?

Nein. Eine CE-Kennzeichnung und die zugehörige Leistungserklärung betreffen die erklärte Leistung eines Bauprodukts innerhalb des jeweiligen Regelungsbereichs. Sie ersetzen nicht automatisch die projektspezifische Tragwerksplanung, Anschlussbemessung oder Prüfung der örtlichen Einbausituation.

Wer trägt die Verantwortung für die Übereinstimmung zwischen Planung und Montage?

Die Verantwortlichkeiten ergeben sich aus Projektorganisation, Verträgen, Bauordnungsrecht und den beteiligten Fachrollen. Entscheidend ist, dass Berechnung, Fertigungsunterlagen, Fundamentplanung und tatsächliche Montage eindeutig aufeinander abgestimmt sind.



Was Sie aus diesem Kapitel mitnehmen sollten

✔ Statik bedeutet mehr als den Nachweis, dass ein Bauteil nicht versagt.

✔ Gebrauchstauglichkeit, Durchbiegung und Funktion sind bei Glaskonstruktionen ebenso wichtig wie die reine Tragfähigkeit.

✔ Schnee, Wind, Eigengewicht und Temperatur müssen in geeigneten Lastkombinationen betrachtet werden.

✔ Die Verglasung beeinflusst Profile, Verbindungen, Fundamente und Montage erheblich.

✔ Aluminium benötigt konstruktiv vorgesehene Möglichkeiten zur thermischen Bewegung.

✔ Verbindungen und Verankerungen sind häufig entscheidender als die sichtbare Größe eines Profils.

✔ DIN EN 1090 verbindet die rechnerische Planung mit Anforderungen an die tatsächliche Ausführung.

✔ Eine veröffentlichte Norm ist nicht automatisch in jedem Bundesland in derselben Fassung bauaufsichtlich eingeführt.

✔ Statik, Dichtheit, Entwässerung und Wärmeschutz bilden kein unabhängiges Nebeneinander, sondern ein zusammenhängendes technisches System.

✔ Die beste Konstruktion ist nicht die schwerste, sondern diejenige, deren Kraftfluss vollständig geplant, nachgewiesen und fachgerecht umgesetzt wurde.



Technische Grundlagen und weiterführende Quellen

Die redaktionelle Bearbeitung dieses Kapitels stützt sich auf die folgenden technischen Grundlagen und Praxisquellen:

Passende STOLTEAM-Seiten: Wintergarten aus Polen · Referenzprojekte

Hinweis: Für Planung und Ausführung sind stets die projektspezifischen Bedingungen und die zum jeweiligen Zeitpunkt geltenden Fassungen der Regelwerke maßgeblich.
